Pies de aislamiento de audioCarbide Base

Pies de aislamiento de audioCarbide Base

Las vibraciones inducidas por los altavoces pueden convertir las superficies de una sala en fuentes de radiación sonora retardada no deseada. Las vibraciones también pueden inducir ruido en la salida de aparatos electrónicos sensibles como los tocadiscos.



El diseño pendiente de patente de nuestras patas de aislamiento de audio Carbide Base controla y aísla estas vibraciones en los seis grados de libertad cuando se colocan debajo de sus aparatos electrónicos de audio y altavoces.

Pies de aislamiento de audio multieje

Las partes superior e inferior separadas están diseñadas para optimizar el aislamiento y la disipación de las vibraciones en dirección vertical y horizontal.



La parte superior utiliza una carcasa de aluminio mecanizada para aceptar un miembro viscoelástico especialmente formulado llamado ViscoRing™. El ViscoRing™ actúa como un muelle amortiguado que sostiene el equipo a la vez que lo aísla de las vibraciones orientadas verticalmente. Es reemplazable en función del rango de peso soportado previsto.



La parte inferior incorpora rodamientos de bolas de circonio y elementos viscoelásticos para mejorar el aislamiento horizontal y la amortiguación. Los grandes rodamientos ruedan sobre pistas de rodadura de acero templado pulido para minimizar la resistencia a la rodadura. La parte inferior puede desatornillarse para facilitar casi 3/4″ (20 mm) de ajuste de altura. También puede aceptar pinchos opcionales para atravesar la moqueta.

Factor de forma progresiva

Cuando se trata de materiales viscoelásticos que proporcionan aislamiento, más no es necesariamente mejor. Es la baja relación entre la superficie que soporta el peso y la superficie libre para abultar hacia fuera lo que es importante para mejorar el rendimiento del aislamiento. El término para esta relación es el Factor de Forma. Cuanto menor sea el factor de forma, mayor será el grado de aislamiento potencial.



Los pies de aislamiento de audio Carbide Base utilizan materiales viscoelásticos con factores de forma muy inferiores a los diseños anteriores. La gran forma tubular del ViscoRing™ maximiza la superficie libre de abultamiento. De este modo se obtiene un factor de forma en torno a la mitad del límite inferior utilizado tradicionalmente para los aislantes elastoméricos. El bajo factor de forma es posible gracias al diseño pendiente de patente del pie Carbide Base. Las crestas dentro de la porción superior apuntalan progresivamente el ViscoRing™ a medida que se comprime para estabilizarlo al tiempo que dejan una superficie sustancial libre para abombarse.

Inserto de diamante

El inserto Diamond opcional es un aislante de vibraciones adicional que sustituye a la sección central superior maciza de acero inoxidable del pie de base de carburo. Este aislador es el primero de su clase que incorpora rodamientos de bolas que ruedan en pistas de rodadura de cerámica maciza recubiertas de PVD Diamante. La extrema dureza de las pistas de rodadura permite un filtrado adicional del ruido de bajo nivel mediante el concepto de evasión de la trayectoria de transmisión de las vibraciones.



TwinDamp™

El inserto Diamond utiliza nuestro material TwinDamp™ en 4 puntos críticos a nivel interno. TwinDamp™ se basa en una aleación metálica de doble cristal de manganeso y cobre que perfeccionamos con múltiples etapas de tratamientos de temperatura para mejorar aún más su rendimiento. Este material exótico tiene una capacidad de amortiguación más de 10 veces superior a la del cobre.

Sistema de espárragos universal

Los pies de base de carburo pueden montarse opcionalmente en equipos y altavoces utilizando tornillos de máquina de cabeza plana de uso corriente. Se pueden utilizar tamaños de rosca métrica de M4 a M10 y tamaños imperiales de #8-32 a 1/2″-13. Se suministra un tornillo de seguridad de acero inoxidable que se enrosca detrás del tornillo para fijarlo en su sitio. Hay disponible un kit de pernos que incluye tornillos para 8 pies.



La parte superior del perno de bloqueo tiene un orificio roscado para aceptar opcionalmente un pincho que apunte hacia arriba para un acoplamiento máximo al equipo soportado. El orificio también puede aceptar la punta de un pincho cuando se utiliza debajo de altavoces.

  • "El bajo se limpió aún más, mis pequeños nudos de estrías estructurales se desvanecieron y la implicación del suelo se sintió erradicada. En un buen día me lo esperaba, pero no tanto. ¿Qué le ha sorprendido? El piso de ruido de todo el sistema parecía haber bajado."

    Srajan Ebaen - 6moons

  • "El mismo sonido. Mayor potencia. Creo que eso lo capta mejor".

    Srajan Ebaen - 6moons

  • "Los pies de altavoz Carbide Base cumplen lo anunciado, mejorando hábilmente la vibración, clarificando y refinando la imagen auditiva de los altavoces de alta fidelidad, especialmente en la región de los graves".

    Juan C. Ayllon - Retroalimentación positiva

  • "El elevado contenido de O2, el aumento del tamaño de la imagen, el rango dinámico más amplio y la sensible cercanía instrumental/vocal fueron cambios uniformemente positivos en lugar de desplazamientos hacia un lado".

    Dawid Grzyb - HiFiKnights

  • "Las bases deCarbide Baseno sólo convirtieron a mi DAC en una versión más gutural y redonda de sí mismo, sino también más rápida y dinámicamente más dotada. Este resultado, sensiblemente más elástico, ordenado y ópticamente más grande, fue toda una sorpresa para mí."

    Dawid Grzyb - HiFiKnights

ViscoRings™

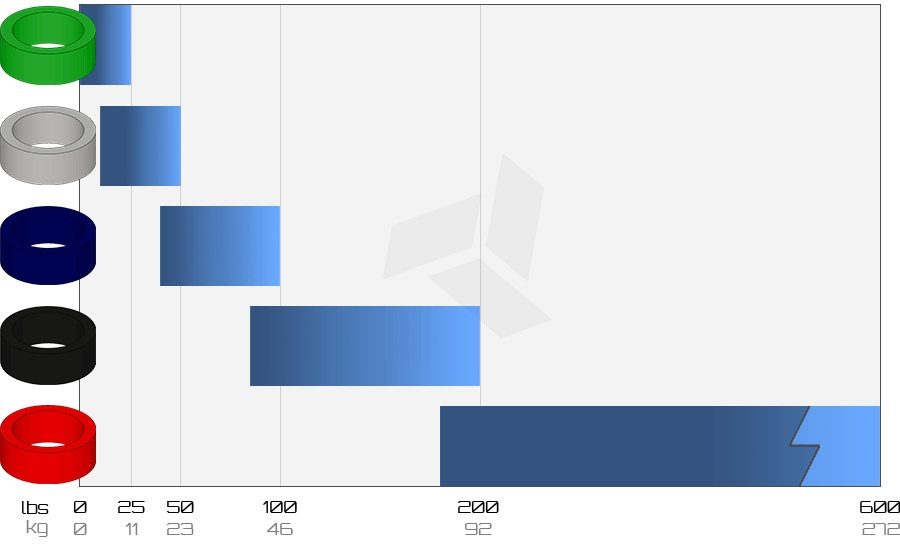

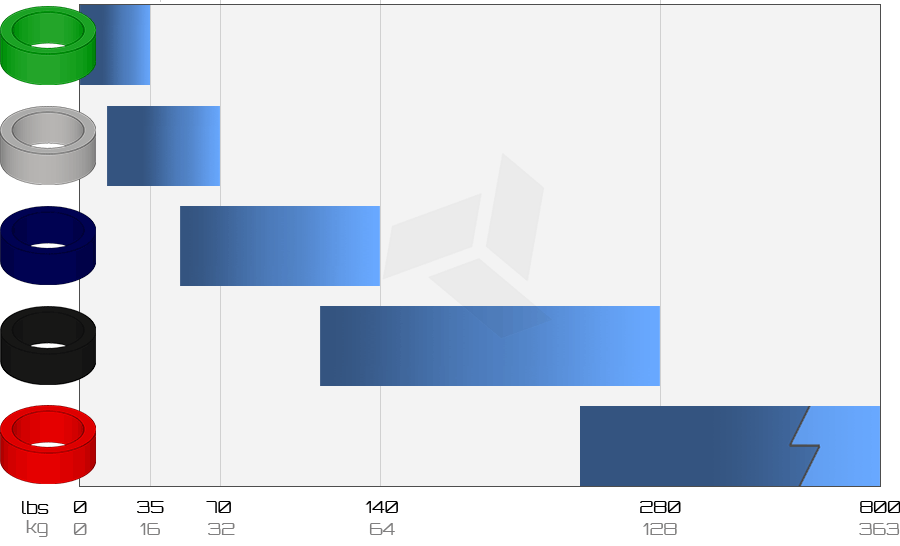

Todos los pies de base de Carbide Base son del mismo tamaño. Cada uno se optimiza para el peso de su equipo eligiendo entre los 5 ViscoRings™ intercambiables disponibles. El rango de peso de soporte recomendado con cada ViscoRing™ instalado se muestra a continuación.



Mientras que algunos dispositivos de aislamiento requieren diferentes versiones para diferentes pesos, una sola versión del pie de base Carbide Base puede soportar una amplia gama de pesos de equipos simplemente sustituyendo el ViscoRing™ instalado.

Transmisibilidad

Los picos de suelo convencionales bajo los altavoces transmiten una cantidad significativa de energía de vibración al suelo a lo largo de las frecuencias bajas y medias. Muchos dispositivos tradicionales de aislamiento de las vibraciones proporcionan aislamiento a frecuencias más altas, pero presentan una amplificación de las vibraciones en las frecuencias más bajas, cerca de la frecuencia de resonancia del dispositivo.



El pie de base de carburo destaca por su capacidad para aislar y amortiguar eficazmente las frecuencias audibles más bajas. Es importante aislar las bajas frecuencias, ya que viajan con poca impedancia por la estructura de la sala y el equipo, degradando la fidelidad del audio por el camino. La reducción de estas vibraciones transmitidas por la estructura mejora la claridad de los medios y la extensión de los graves al reducir el efecto de enmascaramiento provocado por el ruido de la estructura de la sala. Esta reducción de la transmisión del ruido proporciona mejoras igualmente importantes en las altas frecuencias.

Pinchos
Carbide Base Pie de página

Energía de vibración horizontal transmitida desde un altavoz de 2 vías a un peso de 3,6 kg (8 libras) colocado encima del altavoz. Las mediciones se tomaron con el peso sobre 3 espigas de suelo y después con el peso sobre un pie de base de Carbide Base con un Super Light ViscoRing™ instalado. La aceleración horizontal se midió con un sensor ACH-01, con una ganancia de 10 dB, utilizando una excitación sinusoidal de barrido logarítmico de 30 Hz a 8 kHz.

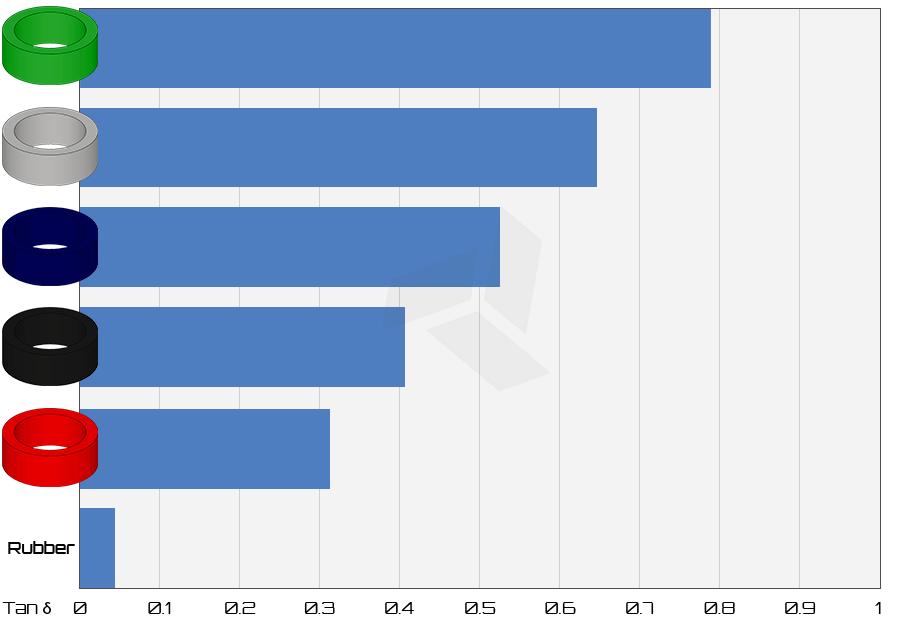

Factor de pérdida

El factor de pérdida, o delta tangente, es una medida de la cantidad de energía de vibración que se disipa al convertirse en calor debido al fenómeno de histéresis. Un factor de pérdida de 0 indica un material perfectamente elástico en el que la fuerza oscilante de una vibración se produce en fase (al mismo tiempo) con la correspondiente deformación del material. Un factor de pérdida de 1 indica un material perfectamente viscoso en el que la fuerza y la deformación están exactamente a 90 grados fuera de fase, lo que resulta en una disipación total de la energía de vibración en calor.



Los materiales viscoelásticos utilizados en las bases de Carbide Base están diseñados para tener un factor de pérdida excepcionalmente alto en una amplia gama de frecuencias. El ViscoRing™ verde tiene el factor de pérdida más elevado, seguido de cerca por los otros ViscoRings™ que pueden soportar pesos cada vez más elevados.

La capacidad de disipación de las vibraciones de una base de Carbide Base es lo suficientemente significativa como para atenuar de forma apreciable las resonancias en los equipos que soporta. Los gráficos siguientes muestran las vibraciones de baja frecuencia en los paneles de una caja acústica de prueba, medidas con un acelerómetro calibrado. Las caídas y los picos en la aceleración del panel que indican resonancias se amortiguan eficazmente cuando se realiza la misma medición con pies de base de carburo colocados bajo el altavoz.

Vibración del panel inferior del altavoz
Vibración del panel lateral superior del altavoz

Aceleración del panel del altavoz medida con un sensor ACH-01, ganancia de 10 dB, utilizando una excitación sinusoidal de barrido logarítmico de 35 a 150 Hz. Las medidas de los pies de base de Carbide Base se muestran en azul. Las mediciones en picos de suelo directamente sobre el suelo de hormigón se muestran en rojo. Consulte las mediciones de disipación de vibraciones para más detalles.

Dimensiones

Instrucciones

Cambio de ViscoRings™

Instrucciones para la extracción e instalación un ViscoRing™ dentro del pie de Carbide Base.

Instalación de pernos para altavoces

Instrucciones para instalar los pernos en el pie de Carbide Base. Esto permite que el pie de Carbide Base se enrosque en altavoces y equipos en lugar de picos o pies de base de stock.

Uso de pies de Carbide Base en soportes de altavoces

Instrucciones para utilizar pies de Carbide Base en estanterías pequeñas. Por ejemplo, la parte superior del soporte de un altavoz de estantería. Si se retiran los fondos de los pies de Carbide Base y se deja que cuelguen sobre los laterales de la estantería, se reduce el espacio de estantería requerido por el pie.

Actualización a diamante con base de carburo

Instrucciones para actualizar un pie de audio estándar Carbide Base a Carbide Base Diamond.

PREGUNTAS FRECUENTES

¿Qué diferencia a los pies de página Carbide Base de los de la competencia?

  • Baja frecuencia de resonancia en todas las direcciones – Un ancho de banda excepcionalmente amplio de aislamiento de las vibraciones significa que casi toda la gama de frecuencias audibles está aislada. Esto incluye las frecuencias más bajas que pueden excitar las superficies de la sala. Muchos dispositivos proporcionan un ancho de banda de aislamiento limitado o sólo son eficaces en determinadas direcciones.
  • Factor de pérdidas elevado – Los materiales viscoelásticos especialmente formulados convierten hasta el 78% de la energía de vibración en calor para atenuar eficazmente las resonancias. La disipación de las vibraciones es superior a la de muchos otros dispositivos que utilizan materiales elastómeros inferiores.
  • Amplia gama de pesos de soporte – Los ViscoRings™ intercambiables permiten que un solo dispositivo aísle eficazmente una amplia gama de pesos de equipos. Algunos otros competidores exigen la compra de diferentes versiones de sus dispositivos para soportar diferentes gamas de equipos.

Debo utilizar menos pies de Carbide Base con ViscoRings™ más pesados, o más con ViscoRings™ más ligeros?

En la mayoría de los casos sólo se necesitan 3 zapatas Carbide Base para conseguir un rendimiento excelente. Sin embargo, más zapatas Carbide Base con ViscoRings™ más ligeros superarán normalmente a menos con ViscoRings™ más pesados debido a la mayor capacidad de amortiguación. El aislamiento de baja frecuencia será mejor cuando los ViscoRings™ se utilicen dentro de sus pesos recomendados.

¿Realizan envíos internacionales?

Consulte nuestra lista de distribuidores para comprar a uno de nuestros socios a nivel local. Para el resto de ubicaciones realizamos envíos directos. Haga clic en Añadir a la cesta desde la página del producto y especifique su dirección de envío para obtener un presupuesto de envío en tiempo real. Los derechos e impuestos de importación se cobran por adelantado en el momento de la compra para simplificar el despacho de aduanas y garantizar que usted no sea responsable de ningún gasto adicional en el momento de la entrega. Consulte nuestra política de envíos para más detalles.

¿Por qué hay diferencia de precio entre la versión estándar y la versión diamante del pie de página Carbide Base?

Las pistas de rodadura de los rodamientos cerámicos con recubrimiento de diamante PVD y las piezas TwinDamp™ son las que más contribuyen al aumento del coste. En conjunto, estas piezas cuestan más que todas las demás juntas.

He oído que el anclaje es importante en audio. ¿Por qué afirma que permitir el movimiento es bueno para el aislamiento?

Para proporcionar aislamiento, se debe permitir el movimiento fuera de fase. Si un fabricante afirma que su producto se “ancla” por debajo de una determinada frecuencia o en ciertas direcciones, significa que el aislamiento está comprometido en estas situaciones. Mientras que los pies de base de carburo permiten el movimiento para lograr el aislamiento, el alto nivel de amortiguación trabaja para someter significativamente la magnitud y la duración de estos movimientos. Las zapatas Carbide Base se asientan rápidamente tras el impulso de una vibración.



Por debajo de la frecuencia de transición (normalmente alrededor de 200 Hz), la sala se convierte en el factor dominante de la experiencia auditiva en esta región. Por tanto, el aislamiento de las bajas frecuencias es fundamental. Esto es para minimizar el almacenamiento en y la posterior liberación retardada de la energía de vibración audible de las superficies de la sala, que puede emborronar los graves y los medios, limitar la extensión de los graves y, en general, colorear el sonido.
