Carbide Base Audio-Isolationsfüße

Carbide Base Audio-Isolationsfüße

Von Lautsprechern verursachte Vibrationen können die Oberflächen eines Raumes in unerwünschte, verzögert abstrahlende Schallquellen verwandeln. Vibrationen können auch Rauschen in der Ausgabe von empfindlicher Elektronik wie z.B. Plattenspielern verursachen.



Das zum Patent angemeldete Design unserer Carbide Base und Carbide Base Micro Audio-Isolationsfüße kontrolliert und isoliert diese Vibrationen in allen sechs Freiheitsgraden, wenn sie unter Ihrer Audioelektronik und Ihren Lautsprechern platziert werden.

Audio-Isolationsfüße für mehrere Achsen

Getrennte obere und untere Teile sind so konzipiert, dass sie die Schwingungsisolierung und -ableitung in vertikaler und horizontaler Richtung optimieren.



Der obere Teil besteht aus einem Aluminiumgehäuse, das so bearbeitet ist, dass es ein speziell formuliertes viskoelastisches Element namens ViscoRing™ aufnehmen kann. Der ViscoRing™ wirkt wie eine gedämpfte Feder, die das Gerät stützt und es gleichzeitig von vertikal ausgerichteten Vibrationen isoliert. Sie ist austauschbar, je nach vorgesehenem Traglastbereich. Carbide Base Micro verwendet 3 kleinere Micro ViscoRings™, um die Größe zu minimieren.



Der untere Teil ist mit Zirkoniumdioxid-Kugellagern und viskoelastischen Elementen ausgestattet, um die horizontale Isolierung und Dämpfung zu verbessern. Die großen Lager rollen auf Laufbahnen aus poliertem, gehärtetem Stahl, um den Rollwiderstand zu minimieren. Der Boden kann abgeschraubt werden, um die Höheneinstellung zu erleichtern. Optionale Spikes können verwendet werden, um den Teppich zu durchstoßen.

Carbide Base

Carbide Base Micro

Carbide Base

Carbide Base Micro

Progressiver Formfaktor

Wenn es um viskoelastische Materialien zur Isolierung geht, ist mehr nicht unbedingt besser. Das Verhältnis zwischen der Oberfläche, die das Gewicht trägt, und der Oberfläche, die sich frei nach außen wölben kann, ist wichtig für die Verbesserung der Isolationsleistung. Der Begriff für dieses Verhältnis ist Shape Factor. Je niedriger der Formfaktor ist, desto größer ist der potenzielle Grad der Isolierung.



Carbide Base Audio-Isolationsfüße verwenden viskoelastische Materialien mit niedrigeren Formfaktoren als die meisten früheren Designs. Die röhrenförmige Form der ViscoRing™ und Micro ViscoRings™ maximiert die Oberfläche, die sich ausbeulen kann. Dies führt zu einem Formfaktor, der etwa halb so hoch ist wie der untere Grenzwert, der traditionell für elastomere Isolatoren verwendet wird. Der niedrige Formfaktor wird durch das zum Patent angemeldete Design der Fußteile ermöglicht. Die Rippen in den oberen Abschnitten versteifen die Viskoelastik beim Zusammendrücken, um sie zu stabilisieren, während eine große Fläche frei bleibt, um sich auszuwölben.

Carbide Base

Carbide Base Micro

Saphir- und Diamanteinsätze

Die Sapphire- und Diamond-Versionen der Carbide Base Audio-Isolationsfüße verfügen über einen zusätzlichen kugelgelagerten Isolatoreinsatz im oberen Teil des Fußes. Diese speziellen Einsätze verwenden extrem harte Lagerlaufbahnen, um die Isolationsleistung weiter zu verbessern. Der modulare Aufbau der Fußzeile ermöglicht es, die Standardversionen der Fußzeilen jederzeit aufzurüsten.

Carbide Base

Carbide Base Micro

Universal-Bolzen-System

Carbide Base Audio-Isolationsfüße können optional mit handelsüblichen Flachkopf-Maschinenschrauben an Geräten und Lautsprechern befestigt werden. Metrische Gewindegrößen von M4 bis M10 und zöllige Größen von #8-32 bis 1/2″-13 können verwendet werden. Hinter der Schraube befindet sich eine Klemmschraube aus rostfreiem Stahl, mit der Sie die Schraube sichern können. Ein Schraubensatz mit Schrauben für 8 Fuß ist erhältlich.



Die Oberseite des Klemmbolzens hat ein Gewindeloch, das optional einen Spike aufnehmen kann, der nach oben zeigt, um eine maximale Kopplung mit dem getragenen Gerät zu gewährleisten. Das Loch kann auch die Spitze eines Spikes aufnehmen, wenn er unter Lautsprechern verwendet wird.

Carbide Base

Carbide Base Micro

Das Nonplusultra in Sachen Schwingungsisolierung und -dämpfung.

Durchmesser 125 mm (4.9")
Höhe unbelastet 55 mm (2.16")
Höhe voll beladen 48 mm (1.9")
Höhenverstellbarkeit 19 mm (0.75")

Gewichtskapazität pro Fuß mit installiertem ViscoRing™

Superleicht 3,4 kg (7,5 lbs)
Licht 6,8 kg (15 lbs)
Medium 13,6 kg (30 lbs)
Schwer 27,2 kg (60 lbs)
Superschwer 113,4 kg (250 lbs)

Außergewöhnliche Isolationsleistung in einer kompakten Form.

Durchmesser 81 mm (3.2")
Höhe unbelastet 41 mm (1.62")
Höhe voll beladen 37 mm (1.45")
Höhenverstellbarkeit 4,8 mm (0,19")

Gewichtskapazität pro Fußzeile mit installiertem Micro ViscoRing™

Licht 3,4 kg (7,5 lbs)
Medium 6,8 kg (15 lbs)
Schwer 19.3 kg (42.5 lbs)
Superschwer TwinDamp™ 158,8 kg (350 lbs)

Übertragbarkeit

Herkömmliche Bodenspikes unter Lautsprechern übertragen eine beträchtliche Menge an Vibrationsenergie im Bass- und Mitteltonbereich auf den Boden. Viele herkömmliche Vibrationsdämpfer isolieren zwar höhere Frequenzen, verstärken aber die Vibrationen in den unteren Frequenzen nahe der Eigenfrequenz des Geräts.



Die Carbide Bases zeichnen sich durch ihre Fähigkeit aus, die niedrigsten hörbaren Frequenzen effektiv zu isolieren und zu dämpfen. Niedrige Frequenzen müssen unbedingt isoliert werden, da sie sich mit geringer Impedanz durch die Raumstruktur und die Geräte ausbreiten und dabei die Klangtreue beeinträchtigen. Die Reduzierung dieser Körperschallschwingungen verbessert die Klarheit der Mitteltöne und die Basswiedergabe, indem der Maskierungseffekt durch Raumgeräusche verringert wird. Diese Reduzierung der Geräuschübertragung führt zu ebenso wichtigen Verbesserungen bei den hohen Frequenzen.

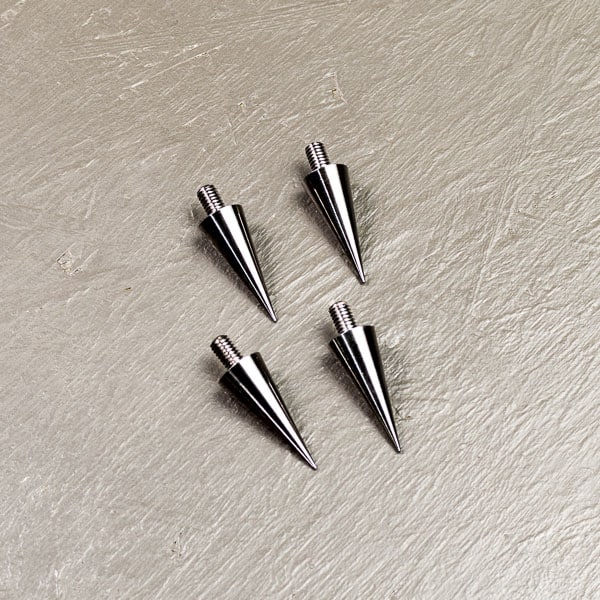

Spikes
Carbide Base Fußzeile

Horizontale Schwingungsenergie, die von einem 2-Wege-Lautsprecher auf ein 3,6 kg (8 lbs.) schweres Gewicht übertragen wird, das auf dem Lautsprecher platziert ist. Die Messungen wurden mit dem Gewicht auf 3 Bodenspikes und dann mit dem Gewicht auf einer Carbide Base Fußzeile mit installiertem Super Light ViscoRing™ durchgeführt. Die horizontale Beschleunigung wurde mit einem ACH-01 Sensor, 10 dB Verstärkung, unter Verwendung von 30 Hz bis 8 kHz logarithmischer Sinusanregung gemessen.

Verlustfaktor

Der Verlustfaktor oder das Tangens Delta ist ein Maß dafür, wie viel Schwingungsenergie durch die Umwandlung in Wärme aufgrund des Phänomens der Hysterese abgeführt wird. Ein Verlustfaktor von 0 weist auf ein vollkommen elastisches Material hin, bei dem die oszillierende Kraft einer Vibration gleichphasig (gleichzeitig) mit der begleitenden Verformung des Materials auftritt. Ein Verlustfaktor von 1 deutet auf ein vollkommen viskoses Material hin, bei dem die Kraft und die Verformung genau um 90 Grad phasenverschoben sind, was zu einer vollständigen Dissipation der Schwingungsenergie in Wärme führt.



Die viskoelastischen Materialien, die in Carbide Base Footern verwendet werden, sind so konzipiert, dass sie einen außergewöhnlich hohen Verlustfaktor über einen breiten Frequenzbereich aufweisen. Die größeren ViscoRings™ in der Carbide Base Fußzeile haben die höchsten Verlustfaktoren, dicht gefolgt von den kleineren Micro ViscoRings™ in der Carbide Base Micro Fußzeile.



Die Vibrationsdämpfungsfähigkeit einer Carbide Base Fußplatte reicht aus, um Resonanzen in den getragenen Geräten messbar zu unterdrücken. Die folgenden Diagramme zeigen niederfrequente Schwingungen in den Platten eines Testlautsprechers, die mit einem kalibrierten Beschleunigungsmesser gemessen wurden. Einbrüche und Spitzen in der Plattenbeschleunigung, die auf Resonanzen hinweisen, werden effektiv gedämpft, wenn dieselbe Messung mit Carbide Base Fußplatten unter dem Lautsprecher durchgeführt wird.

Vibration der Unterseite des Lautsprechers
Vibration der oberen Seitenwand des Lautsprechers

Die Beschleunigung des Lautsprecherpanels wurde mit einem ACH-01 Sensor, 10 dB Verstärkung, unter Verwendung einer logarithmischen Sinusanregung von 35 bis 150 Hz gemessen. Die Messungen auf Carbide Base Sockeln sind blau dargestellt. Die Messungen auf Bodenspikes direkt auf dem Betonboden sind in rot dargestellt. Einzelheiten finden Sie unter Messungen der Schwingungsdämpfung.

Abmessungen

Anweisungen

Wechselnde ViscoRings™

Anleitung zum Entfernen und Anbringen eines ViscoRing™ innerhalb der Carbide Base Fußplatte.

Bolzen für Lautsprecher einbauen

Anleitung zum Anbringen von Bolzen an der Carbide Base Fußplatte. Dadurch kann die Carbide Base Fußplatte anstelle von Spikes oder herkömmlichen Fußplatten in Lautsprecher und Geräte geschraubt werden.

Aufrüstung von Carbide-Base-Einsätzen

Anleitung zum Aufrüsten einer Standard Carbide Base Audio-Fußzeile auf Carbide Base Sapphire oder Carbide Base Diamond.

FAQ

Was unterscheidet Carbide Base Fußgänger von der Konkurrenz?

  • Niedrige Resonanzfrequenz in alle Richtungen – Eine außergewöhnlich große Bandbreite der Schwingungsisolierung bedeutet, dass fast der gesamte hörbare Frequenzbereich isoliert wird. Dazu gehören auch die niedrigsten Frequenzen, die am ehesten die Oberflächen im Raum anregen. Viele Geräte bieten eine begrenzte Isolationsbandbreite oder sind nur in bestimmten Richtungen wirksam.
  • Hoher Verlustfaktor – Speziell formulierte viskoelastische Materialien wandeln bis zu 78% der Vibrationsenergie in Wärme um, um Resonanzen effektiv zu dämpfen. Die Schwingungsdämpfung ist höher als bei vielen anderen Geräten, die minderwertige Elastomer-Materialien verwenden.
  • Großer Gewichtsbereich – Dank der austauschbaren ViscoRings™ kann ein einziges Gerät eine große Bandbreite an Gerätegewichten effektiv isolieren. Bei einigen Mitbewerbern müssen Sie verschiedene Versionen des Geräts kaufen, um verschiedene Geräte zu unterstützen.

Sollte ich weniger Carbide Base Footer mit schwereren ViscoRings™ verwenden, oder mehr mit leichteren ViscoRings™?

In den meisten Fällen sind nur 3 Carbide Base Footer erforderlich, um eine hervorragende Leistung zu erzielen. Eine größere Anzahl von Carbide Base mit leichteren ViscoRings™ übertrifft in der Regel eine geringere Anzahl mit schwereren ViscoRings™ aufgrund der höheren Dämpfungskapazität. Die Isolierung niedriger Frequenzen ist am besten, wenn die ViscoRings™ innerhalb ihres empfohlenen Gewichts verwendet werden.

Versenden Sie international?

Sehen Sie sich unsere Liste der Vertriebspartner an, um bei einem unserer Partner vor Ort einzukaufen. Für alle anderen Orte liefern wir direkt. Klicken Sie auf der Produktseite auf In den Warenkorb und geben Sie Ihre Versandadresse an, um ein Echtzeit-Versandangebot zu erhalten. Einfuhrzölle und Steuern werden zum Zeitpunkt der Kaufabwicklung im Voraus erhoben, um die Zollabfertigung zu vereinfachen und um sicherzustellen, dass Sie bei der Lieferung keine zusätzlichen Gebühren zahlen müssen. Einzelheiten finden Sie in unserer Versandpolitik.

Warum gibt es einen Preisunterschied zwischen der Standard- und der Diamantversion des Carbide Base Footers?

Die PVD-diamantbeschichteten keramischen Lagerlaufbahnen und die TwinDamp™ Teile tragen am meisten zu den höheren Kosten bei. Insgesamt kosten diese Teile mehr als alle anderen Teile zusammen.

Ich habe gehört, dass die Verankerung bei Audio wichtig ist. Warum behaupten Sie, dass Bewegung gut für die Isolation ist?

Um eine Isolierung zu gewährleisten, muss eine phasenverschobene Bewegung zugelassen werden. Wenn ein Hersteller behauptet, dass sein Produkt unterhalb einer bestimmten Frequenz oder in bestimmten Richtungen „verankert“ ist, bedeutet dies, dass die Isolierung in diesen Situationen beeinträchtigt ist. Carbide Base Fußböden lassen zwar Bewegungen zu, um eine Isolierung zu erreichen, aber das hohe Maß an Dämpfung mit einer schnellen Ausregelzeit sorgt dafür, dass das Ausmaß und die Dauer dieser Bewegungen deutlich gedämpft werden. Carbide Base Fußböden regeln sich schnell nach dem Impuls einer Vibration.



Unterhalb der Übergangsfrequenz (typischerweise um 200 Hz) wird der Raum zum dominierenden Faktor für das Hörerlebnis in diesem Bereich. Die Isolierung der tiefen Frequenzen ist daher von entscheidender Bedeutung. Dadurch wird die Speicherung und anschließende verzögerte Abgabe hörbarer Schwingungsenergie von den Oberflächen des Raums minimiert, die die Bässe und Mitteltöne verwischen, die Bassausdehnung einschränken und den Klang allgemein verfälschen kann.
